產品介紹與安裝使用說明

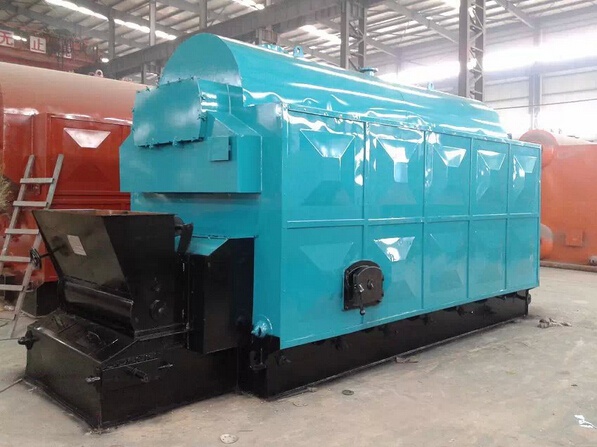

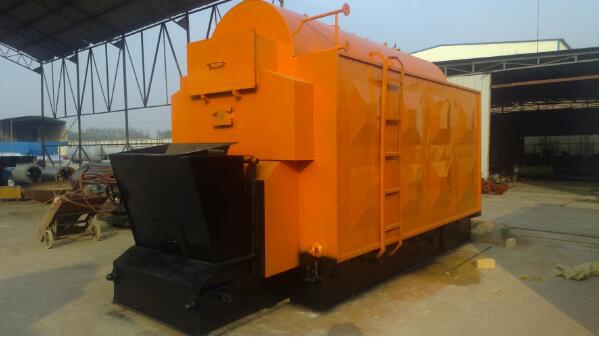

簡 介： DZL臥式自動鏈條燃煤蒸汽鍋爐型式為臥式快裝水火管鍋爐、工質自然循環。 該鍋爐換熱系統由鍋筒、左右集箱、水冷壁組成，主要受熱面有爐膛水冷壁，部分鍋筒和鍋筒內對流管束。本產品出廠時由五大部分組成：鍋爐主體、煙風道、除塵器、管路系統。其中前四部分已在廠內制造完畢，運輸至安裝現場進行組裝即可，可大大縮短安裝周期，并可產品安裝質量。 DZL型臥式自動鏈條爐排燃煤蒸汽鍋爐（生物質鍋爐），是一種臥式三回程水火管混合式鍋爐，在鍋筒內布置一束螺紋煙管。爐膛左右二側裝有光管水冷墻。采用輕型鏈條爐排實現機械加煤，配有鼓風機、引風機進行機械通風，并裝有刮板式出渣機實現自動出渣。該爐前后拱采用新型的節能技術爐拱。燃料自煤斗落到爐排上，進入爐膛燃燒后，火焰經過后拱折射向上通過本體兩側燃燼室折向轉到前煙箱，再由前煙箱折回鍋內管束，通過后煙箱進入省煤器，然后由引風機抽引通過煙道至煙囪排向大氣。 適用范圍： 臥式自動燃煤蒸汽鍋爐的主要用途為工業生產提供優良蒸汽和動力。如紡織，造紙，橡膠，食品，醫院等行業。 性能特點： 1.鍋爐型式為臥式快裝水火管鍋爐、工質自然循環。 2 .設計性能先進： 該鍋爐主要受熱面管采用20#低中壓鍋爐用無縫鋼管制成，鍋筒采用鍋爐專用鋼板制成。左右集箱采用無縫鋼管制成。 3.鍋爐爐拱采用耐火混凝土搗制而成。后拱低而長，因此燃燒良好，兩翼煙道和側墻磚采用耐火材料燒結磚。鍋爐前墻、后墻采用通用耐火磚。 4.爐排配風合理，燃燒室較大，煤種適用性強。適應各類煙煤或無煙煤、混合煤。燃燒充分。由于高溫?zé)煔?先進入沉降室，再由兩側進入兩翼煙道、前煙箱，因而消煙除塵效果好。 5.水循環簡單，受壓部件結構合理，在水質的情下，有效可以安全運行。 6.臥式鏈條燃煤蒸汽鍋爐的燃燒設備為快裝爐排，燃燒設備在廠內制造安裝完畢，運輸至工地后直接安裝在地基上即可。具有結構合理、緊湊，鋼材耗量低，使鍋爐性能、重量、結構尺寸與國內同容量產品相比具有明顯的先進性。 工作過程： 顆粒大致均勻的煤塊由自動上煤機投落在煤斗內，在鏈條爐排的轉動下進入前拱進行預熱區。在著火區燃盡后落入渣池。爐膛燃燒產生的高溫?zé)煔庥晒翱谠趦梢頍煹老虏窟M(jìn)入爐膛后部，再由兩翼煙道進行換熱，向前流經前煙箱，進入對流管束換熱后由鍋筒尾部進入省煤器、除塵器、通過引風機送入煙囪，排入大氣。 臥式自動鏈條燃煤蒸汽鍋爐給水由鍋爐給水泵完成，軟化水由給水管省煤器，然后進入鍋筒，再由下降管進入左右集箱。兩側水冷壁進行吸熱汽化產生蒸汽，蒸汽進入鍋筒內汽水分離器，經分離后由主汽閥進入需熱流程。
【 DZL型臥式自動鏈條燃煤蒸汽鍋爐—技術參數 】
|
|
|
序號
|
項目
|
單位
|
技術參數
|
|
1
|
型號
|
|
DZL1-0.7-AII
|
DZL2-0.7-AII
|
DZL2-1.25-AII
|
DZL4-1.25-AII
|
DZL4-1.6-AII
|
|
2
|
運輸尺寸
|
M
|
5.9×1.8×3.2
|
5.6×2.5×3.3
|
5.6×2.5×3.3
|
6.2×2.5×3.6
|
6.8×2.6×3.5
|
|
3
|
蒸發量
|
t/h
|
1.0
|
2.0
|
2.0
|
4.0
|
4.0
|
|
4
|
工作壓力
|
Mpa
|
0.7
|
0.7
|
1.25
|
1.25
|
1.6
|
|
5
|
蒸汽溫度
|
℃
|
169.6
|
169.6
|
193
|
194
|
203
|
|
6
|
設計熱效率
|
%
|
73.94
|
75.63
|
75.65
|
77.21
|
76.87
|
|
7
|
小時耗煤量
|
kg/h
|
198
|
396.59
|
400.6
|
586.5
|
676.6
|
|
8
|
受熱面積
鍋爐+省煤器
|
m2
|
38.29
|
81.93
|
81.93
|
143.31
|
210.06
|
|
9
|
爐排面積
|
m2
|
2.605
|
3.0
|
3.0
|
5.95
|
4.55
|
|
10
|
燃燒方式
|
|
鏈條層燃
|
|
11
|
適用煤種
|
|
II類煙煤
|
|
12
|
鍋爐重量
|
t
|
16
|
17.8
|
18.8
|
26
|
28.6
|
|
★注★：我們將盡可能地在本網站提供準確的信息。本網站內所涉及的產品圖片與實物可能有細微區別，效果演示圖和示意圖僅供參考( 部分圖片為合成圖、模擬演示圖、效果圖 )，有關產品的外觀( 包括但不限于顏色 )請以實物為準。產品價格、規格、型號、供應狀況如有更改，恕不另行通知。
|
|
|
【 DZL型臥式燃煤自動鏈條蒸汽鍋爐—出廠配置清單 】
|
|
周口市遠大太康鍋爐有限公司
|
DZL型臥式燃煤自動鏈條蒸汽鍋爐配置清單
|
第 1 頁
|
|
共 3頁
|
|
序號
|
圖 號 或 型 號
|
產 品 名 稱
|
產 地
|
單 位
|
數 量
|
備 注
|
|
一
|
鍋 爐 主 機
|
|
|
1
|
HAWS10140-00-0
|
鍋爐主機
|
本 廠
|
臺
|
1
|
終身保修
|
|
二
|
閥 門 儀 表
|
|
|
1
|
Y-150
|
壓力表
|
鄭 州
|
塊
|
4
|
一年包換
|
|
2
|
X14H-1.6
|
壓力表三通旋塞
|
鄭 州
|
件
|
2
|
一年包換
|
|
3
|
HAW8143-01-0
|
壓力表存水彎管
|
鄭 州
|
件
|
1
|
一年包換
|
|
4
|
YMK-50-C
|
壓力控制器
|
南 京
|
塊
|
1
|
一年包換
|
|
5
|
A48H-1.6C
|
全啟彈簧安全閥
|
鄭 州
|
只
|
2
|
一年包換
|
|
6
|
J41H-1.6C
|
主汽閥
|
鄭 州
|
只
|
1
|
一年包換
|
|
7
|
J41H-1.6C
|
主汽閥
|
鄭 州
|
只
|
1
|
一年包換
|
|
8
|
J41H-1.6C
|
截止閥
|
鄭 州
|
只
|
1
|
一年包換
|
|
9
|
H41H-1.6C
|
止回閥
|
鄭 州
|
只
|
1
|
一年包換
|
|
10
|
HAW8143-02-0
|
壓力表存水彎管
|
鄭 州
|
件
|
1
|
一年包換
|
|
11
|
A47H-1.6C
|
全啟彈簧安全閥
|
鄭 州
|
只
|
1
|
一年包換
|
|
12
|
P48H-1.6Q
|
排污閥
|
鄭 州
|
只
|
4
|
一年包換
|
|
13
|
P48H-1.6Q
|
排污閥
|
鄭 州
|
只
|
2
|
一年包換
|
|
14
|
J41H-1.6C
|
截止閥
|
鄭 州
|
只
|
9
|
一年包換
|
|
15
|
Q41F-1.6Q
|
球閥
|
鄭 州
|
只
|
4
|
一年包換
|
|
16
|
X49F-25-440
|
平板水位計
|
開 封
|
只
|
2
|
一年包換
|
|
17
|
SZB-IV
|
電極式水位控制器
|
南 京
|
只
|
2
|
一年包換
|
|
18
|
P48H-1.6Q
|
排污閥
|
鄭 州
|
只
|
4
|
一年包換
|
|
19
|
GB5780-86
|
螺栓
|
鄭 州
|
個
|
72
|
一年包換
|
|
20
|
GB6170-86
|
螺母
|
鄭 州
|
個
|
72
|
一年包換
|
|
21
|
JB/T87-94
|
襯墊
|
周 口
|
個
|
16
|
一年包換
|
|
22
|
GB5780-86
|
螺栓
|
鄭 州
|
個
|
40
|
一年包換
|
|
23
|
GB6170-86
|
螺母
|
鄭 州
|
個
|
40
|
一年包換
|
|
24
|
JB/T87-94
|
襯墊
|
周 口
|
個
|
10
|
一年包換
|
|
25
|
HAWS10146-00-0
|
平臺、扶梯
|
本 廠
|
套
|
1
|
終身保修
|
|
26
|
HAWS10147-00-0
|
煙風道
|
本 廠
|
套
|
1
|
終身保修
|
|
27
|
HAWS10147-01-0
|
鼓風機出口接管
|
本 廠
|
件
|
1
|
終身保修
|
|
28
|
HAWS10147-02-0
|
省煤器入口接管 （選配）
|
本 廠
|
件
|
1
|
終身保修
|
|
29
|
HAWS10147-03-0
|
省煤器出口接管 （選配）
|
本 廠
|
件
|
1
|
終身保修
|
|
30
|
HAWS10147-04-0
|
彎接管
|
本 廠
|
件
|
2
|
終身保修
|
|
31
|
HAWS10147-05-0
|
除塵器進口接管
|
本 廠
|
件
|
1
|
終身保修
|
|
32
|
HAWS10147-06-0
|
除塵器底座
|
本 廠
|
件
|
1
|
終身保修
|
|
33
|
HAWS10147-07-0
|
引風機入口接管
|
本 廠
|
件
|
1
|
終身保修
|
|
34
|
HAWS10147-08-0
|
引風機出口接管
|
本 廠
|
件
|
1
|
終身保修
|
|
35
|
6X52
|
石棉帶
|
周 口
|
米
|
40
|
五年備用
|
|
36
|
GB5781-86
|
螺栓
|
鄭 州
|
個
|
254
|
一年包換
|
|
37
|
GB6170-86
|
螺母
|
鄭 州
|
個
|
254
|
一年包換
|
|
38
|
GB799-86
|
地腳螺栓
|
鄭 州
|
個
|
8
|
一年包換
|
|
39
|
GB6170-86
|
螺母
|
鄭 州
|
個
|
8
|
一年包換
|
|
40
|
9-19№10D左135°
|
引風機
|
新 鄉
|
臺
|
1
|
一年包換
|
|
41
|
G6-45-11№7.1A右0°
|
鼓風機
|
新 鄉
|
臺
|
1
|
一年包換
|
|
42
|
HAWS8148-00-0
|
省煤器（包括零部件） （選配）
|
山 東
|
臺
|
1
|
一年包換
|
|
43
|
XS-6A
|
除塵器（包括零部件）
|
本 廠
|
臺
|
1
|
終身保修
|
|
44
|
JGGC8-200/25
|
補水泵
|
鄭 州
|
臺
|
1
|
一年包換
|
|
45
|
DX-6
|
電器控制柜
|
南京任泰
|
臺
|
1
|
一年包換
|
|
46
|
美國弗萊克全自動
|
水處理
|
美國弗萊克
|
臺
|
1
|
一年包換
|
|
47
|
ZLX-6
|
出渣機
|
鄭 州
|
臺
|
1
|
一年包換
|
|
48
|
ZGS-6
|
上煤機（包括零部件）
|
鄭 州
|
臺
|
1
|
一年包換
|
|
49
|
XBT-6
|
調速箱
|
上 海
|
臺
|
1
|
一年包換
|
|
50
|
HAWS10140-00-0
|
自動鏈條爐排
|
新 鄉
|
臺
|
1
|
終身保修
|
|
三
|
用 戶 圖 樣 技 術 文 件 清 單
|
|
1
|
|
安全閥排放量計算書
|
隨機資料
|
份
|
1
|
|
|
2
|
|
安裝使用說明書
|
隨機資料
|
份
|
1
|
|
|
3
|
|
產品質量證明書
|
隨機資料
|
份
|
1
|
|
|
4
|
|
鍋爐產品安全質量監督檢驗證書
|
隨機資料
|
份
|
1
|
|
|
5
|
|
鍋爐主輔機總體布置圖
|
隨機資料
|
份
|
1
|
|
|
6
|
|
鍋爐總圖
|
隨機資料
|
份
|
1
|
|
|
7
|
|
鍋爐本體
|
隨機資料
|
份
|
1
|
|
|
8
|
|
管道、閥門儀表
|
隨機資料
|
份
|
1
|
|
|
10
|
|
鍋爐基礎圖
|
隨機資料
|
份
|
1
|
|
|
1、產品報價內應包含以上所有鍋爐輔機配件,監督電話：0394-6771818。
|
|
2、以上鍋爐配置可根據客戶特殊要求更改，須在我公司工程師指導下進行。
|
|
3、我公司鍋爐輔機配件不斷追求最高配置，如有變動不另行通知，以簽訂合同發貨清單為準。
|
|
