3.產品介紹與安裝使用說明

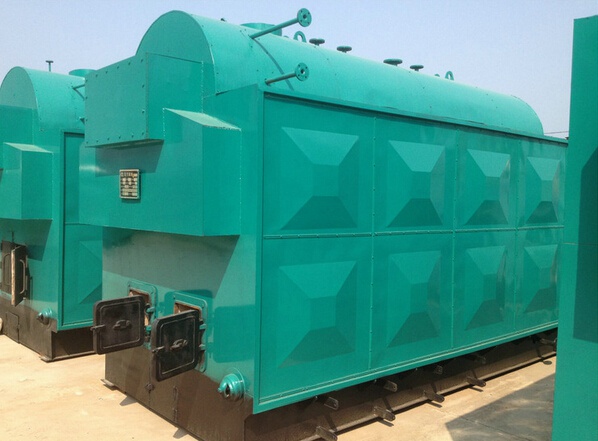

1、結構簡介 新型DZH型臥式手燒燃煤蒸汽鍋爐是一種臥式多回程水火管混合鍋爐，鍋爐本體為單鍋筒縱置式水火管鍋殼式鍋爐。爐膛左右兩側水冷壁為輻射受熱面，爐膛兩翼為對流受熱面，鍋筒內布置螺紋煙管對流受熱面，前后拱采用耐熱混凝土整體澆注搗制成型新工藝，鍋爐主機外側為立體形護板外殼。 該系列鍋爐采用*新科研成果，如：拱型管板、螺紋煙管等，解決了鍋殼式鍋爐的管板裂紋，鍋筒下部鼓包、水冷壁爆管、熱效率低、出力不足、煤質適應性差等問題。鍋筒內布置了多根煙管，爐膛左右兩側裝有光管水冷壁，部分上升管拉向爐膛組成爐頂，鍋筒底部掛有耐火磚，不直接受高溫火焰的輻射，鍋筒側下方有對稱的兩個對流煙道，采用手搖爐排，配有鼓、引風機進行機械通風。 2、燃燒過程 燃料從爐門投入在活動爐排上燃燒，煤經過預熱干餾、著火、燃燼，爐渣落入渣坑，煙氣在前、后拱間的喉部能形成渦流與空氣充分混合，并加熱前拱、改善著火條件，經后拱后上部出口煙窗進入兩翼對流管束，通過前煙箱折入螺紋煙管，經過省煤器、除塵器，由引風機引至煙囪排出。 3、技術特點 （1）采用拱型管板與螺紋煙管組成鍋筒，使鍋筒由準鋼性體變?yōu)闇蕪椥泽w結構，取消了管板區的拉撐件，減少了應力。煙管由兩回程改為單回程，解決了管板裂紋的難題。 （2）鍋筒下部由于布置了上升管排，消除了鍋筒底部的死水區，使泥渣不易沉積，鍋筒高溫區能得到良好的冷卻，預防了鍋爐鍋殼下部鼓包。 （3）采用有效傳熱螺紋煙管，獲得了強化傳熱效果，達到鍋爐升溫、升壓快的特點，提高了鍋爐的熱效率。 （4）結構緊湊，與同類型鍋爐比較，外形尺寸小，節省鍋爐房基建投資。 （5）運行穩定、調整方便、出力足。具有110%超負荷能力。 （6）采用螺紋煙管強化傳熱，提高了傳熱系數和熱效率，由于煙氣在管內有擾動作用，煙管內不易積灰，起到自清掃的作用。 （7）爐膛內采用了耐熱混凝土整體澆注的有效節能爐拱，改善了煤著火條件，采用了獨立風室，達到了合理布風，使爐膛內形成一個有利于燃燒的空氣動力場，從而擴大了煤種的適應性。 （8）鍋爐的爐拱、出口煙窗部分均有一定除塵作用。使鍋爐的原始排塵濃度控制在標準以下，了鍋爐煙塵排放達到國家環保規定的指標。 4、產品出廠 （1）該系列鍋爐4噸以下為整裝出廠，大于或等于6噸鍋爐主機和燃燒設備分件出廠，現場組裝。 （2）鼓風機、引風機、除塵器、省煤器、電控臺、平臺扶梯、閥門、儀表、煙風道接管等，按圖紙配套出廠或按合同規定出廠。 （3）提供技術文件和隨機圖紙二份，產品質量合格證一份。
DZH型臥式手燒蒸汽鍋爐—技術參數 】
|
|
|
序號
|
項目
|
單位
|
技術參數
|
|
1
|
型號
|
|
DZH1-0.7-AII
|
DZH1-1.0-AII
|
DZH2-0.7-AII
|
DZH2-1.25-AII
|
DZH4-1.25-AII
|
|
2
|
外形尺寸
|
M
|
3.9×1.85×3.12
|
3.9×1.85×3.12
|
5.2×2.40×3.30
|
5.20×2.40×3.30
|
5.6×2.44×3.4
|
|
3
|
蒸發量
|
t/h
|
1.0
|
1.0
|
2.0
|
2.0
|
4.0
|
|
4
|
工作壓力
|
Mpa
|
0.7
|
1.0
|
0.7
|
1.25
|
1.25
|
|
5
|
蒸汽溫度
|
℃
|
171
|
184
|
171
|
194
|
194
|
|
6
|
設計熱效率
|
%
|
77
|
77
|
77
|
78
|
78
|
|
7
|
小時耗煤量
|
kg/h
|
119
|
119
|
235
|
235
|
410
|
|
8
|
鍋爐受熱面積
|
m2
|
39.4
|
43.93
|
53.6
|
73.6
|
146.3
|
|
9
|
爐排面積
|
m2
|
1.9
|
1.9
|
3.74
|
3.74
|
3.93
|
|
10
|
燃燒方式
|
|
層燃
|
|
11
|
適用煤種
|
|
II類煙煤
|
|
12
|
鍋爐重量
|
t
|
9.2
|
10.3
|
12.6
|
13.2
|
17.8
|
|
